Die Fehlermeldung F022 und F023 signalisieren eine Messbereichs Unterschreitung oder Überschreitung.
Zusätzlich wird Hold angezeigt. In diesem Fall sollte die korrekte Istwerterfassung überprüft werden.
Messzelle, Kabel, Stecker und der Eingestellte Messbereich „ranG“ sollte mit der Zellenkonstante, der auf der Messzelle angegeben wird, überprüft werden.
Die Kalibrierung der relativen Zellenkonstante oder das Ermitteln des Temperaturkoeffizienten des Messmediums wurde mit Fehler abgeschlossen. Die alten Daten werden beibehalten.
Es werden die werksseitigen Daten angezeigt (Cell = 100%, ALPH= 2,3).
Um die Fehlermeldung 'ERR' zu beheben müssen die beiden Parameter von Hand über die Tastatur verändert werden (z. B. ein Digit auf- oder abwärts verändern und mit der PGM Taste bestätigen), oder die Kalibrierung muss neu durchgeführt werden.
Der entsprechende Analogausgang muss auf dem Gerät zur Verfügung stehen. Dazu sollte die Typenbezeichnung des Gerätes überprüft werden.
Siehe hierzu Kapitel 4.1 Typenerklärung Betriebsanleitung Typ 202545.
Der Istwertausgang 1 wird in der Konfigurationsebene C213 - Sonstige Ausgänge I eingestellt.
Der Istwertausgang 2 wird in der Konfigurationsebene C214 - Sonstige Ausgänge II eingestellt.
Die Skalierung für die Ausgänge wird unter den Parametern SOL und SOH eingestellt.
Um in den beiden Ebenen eine Einstellung vornehmen zu können, muss zunächst der entsprechende CODE zur Freigabe eingegeben werden.
Ausgangssituation > Messmodus > PGM Taste so oft drücken bis CODE erscheint. Mit den Tasten UP/DOWN den entsprechenden CODE einstellen. Mit PGM bestätigen.
Die Anzeige springt wieder auf 0000 zurück. Danach kann die entsprechende Ebene (Parameter) angewählt werden. Blinkt der Dezimalpunkt während der Eingaben so wurde der Code richtig eingegeben.
| Funktion | Code |
| Bedienerebene, CAL und manuelles Aktivieren von Hold entriegeln. | 0110 |
| Bediener- und Parameterebene entriegeln. | 0220 |
| Alle Ebenen entriegeln. | 0300 |
In der Konfigurationsebene, unter dem Punkt C212 (Reglerausgänge), kann die Einstellung Schließer/Öffner für die beiden Kontakte K1 und K2 verändert werden.
Werksseitig ist für beide Kontakte Arbeitskontakt eingestellt.
Arbeitskontakt: (Schließer) Solange die Schaltbedingung erfüllt ist, ist der betreffende Ausgang aktiv (geschlossen).
Ruhekontakt: (Öffner) Solange die Schaltbedingung nicht erfüllt ist, ist der betreffende Ausgang aktiv (geschlossen).

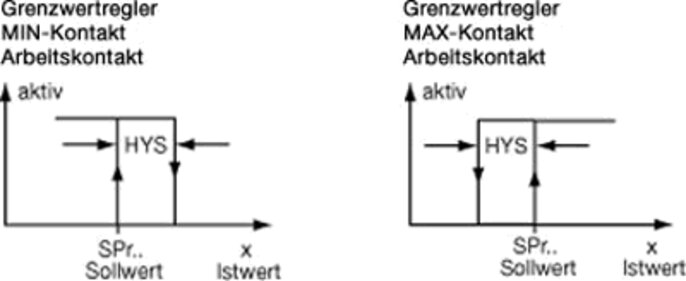

In der Konfigurationsebene C212 (Reglerausgänge) kann das Verhalten Min/Max für die beiden Kontakte K1 und K2 geändert werden.
MIN-Kontakt: Die Schaltbedingung ist dann erfüllt, wenn der Istwert kleiner als der Sollwert ist.
MAX-Kontakt: Die Schaltbedingung ist erfüllt, wenn der Istwert größer als der Sollwert ist.
Der Istwert kann über einen Lf-Simulator vorgegeben werden. Steht der Simulator nicht zur Verfügung kann über einen Festwiderstand an den beiden Eingangsklemmen des Gerätes und zum überprüfen des Kabels am Ende des Kabels ein Widerstand angeschlossen werden.
Entsprechend dem Widerstand kann der Istwert am Gerät abgelesen werden.
Der benötigte Widerstand kann über eine Formel ausgerechnet werden.
Das Gerät sollte auf Werkseinstellungen stehen und keine Fehlermeldung anzeigen.
zum Beispiel:
Messbereich 0...100uS
Gewünschter Anzeigewert 50uS
Zellenkonstante K=0,1
R (Messzellenwiderstand) = 0,01 (Zellenkonstate K)
5 uS (Gewünschter Anzeigewert)

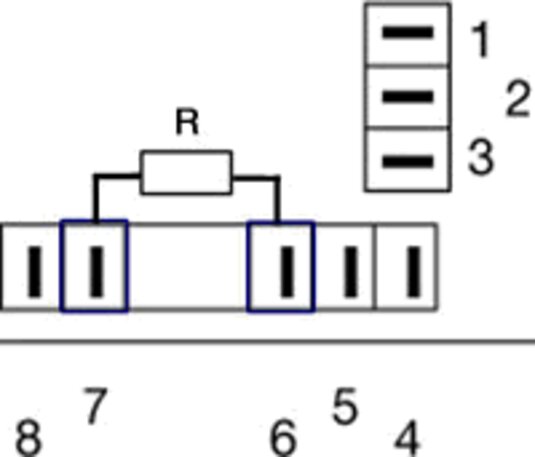

Daraus ergibt sich ein Messzellenwiderstand R von 2000 Ohm, der an die beiden Klemmen 6 und 7 angeschlossen wird.
Um den Abgleich starten zu können muss der Regler freigegeben werden.
Ausgangssituation > Messmodus > PGM Taste so oft drücken bis CODE kommt > 0300 eingeben mit PGM bestätigen > 1x Exit-Taste > PGM + Down-Taste zusammen drücken.
In der oberen (rote) Anzeige erscheint die Temperatur 25,0, in der unteren (grüne) Anzeige erscheint °C, der Dezimalpunkt in der unteren Anzeige blinkt.
Weitere Vorgehensweise siehe Betriebsanleitung.
