Beim cTron 04 und 08 besteht die Möglichkeit, über den Hardware-Assistenten im Setup-Programm einen zweiten Binäreingang zu aktivieren.
Der Analogeingang kann dann jedoch nicht mehr für die Erfassung eines 0…10V Signals verwendet werden. Für die übrigen Eingangssignale wie Pt100, Thermoelemente und Strom steht der Analogeingang weiter voll zur Verfügung.
cTron Setup-Programm
Zum Testen der Setup-Software steht eine 30-Tage-Testversion zur Verfügung.
Damit sind alle Funktionen der Setup-Software für 30 Tage nach der ersten Installation uneingeschränkt nutzbar. Setup-Datentransfer, Speicherung und Start-Up werden nach 30 Tagen automatisch gesperrt
Durch die Eingabe einer Lizenznummer für die Vollversion können die Funktionen der Setup-Software (auch nach Ablauf der 30 Tage) ohne zeitliche Begrenzung freigeschaltet werden.
Die Software kann man auf der JUMO Homepage unter
http://software-download.jumo.info
downloaden.
Es muss erst ein neues Dokument erstellt werden (Datei -->Neu). Danach kann man auswählen, ob man die Hardware des Gerätes benutzerdefiniert einstellen will oder ob die Software die Gerätehardware im Onlinebetrieb automatisch erkennen soll.

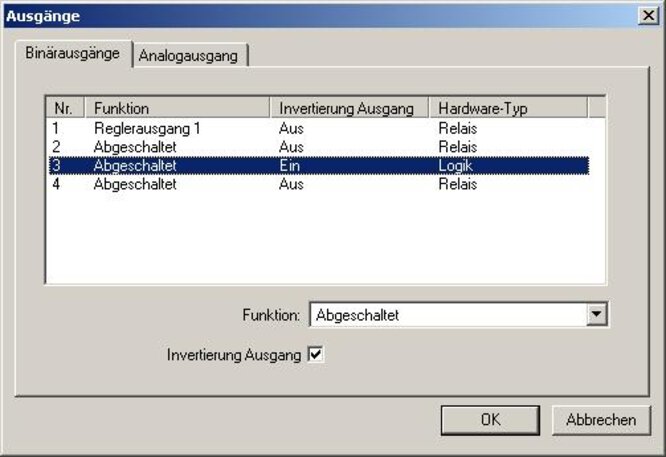

Es gibt die Möglichkeit, den 0/14V Logikausgang dafür zu nutzen. Mit dem Setup-Programm kann man den abgeschalteten Ausgang einfach invertieren. Damit ist der Logikausgang dauerhaft gesetzt. Ohne Setup-Programm kann man diese Funktion z.B. mit einem Limitkomparator realisieren.
Vor der Nutzung des Logikausganges zur Spannungsversorgung von Messumformern ist zu Prüfen, ob die zur Verfügung gestellte Spannung von ca. 14V für die Messumformer-Versorgung und den Spannungsabfall über Leitung und Messeingängen ausreicht.
0/14V Logikausgang
Nein, ein Nachrüsten von Baugruppen ist beim cTRON nicht vorgesehen.
Der JUMO cTron kann durch gleichzeitiges Drücken der „P“- und „Pfeil nach oben-Taste“ bei Netz-Ein auf JUMO-Werkseinstellung zurückgesetzt werden. In der unteren Anzeige erscheint kurz „IniT“.
Achtung!
Die Funktion sollte daher nur genutzt werden, wenn die komplette anwendungsspezifische Konfiguration vorliegt oder alle Anforderungen an den Regler für den Anwendungsfall im Detail bekannt sind. Voreinstellungen von Dritten (wie z.B. Anlagenherstellern) werden auf JUMO Standard zurückgesetzt und gehen damit verloren!
Zum Auslesen der Gerätesoftwareversion betätigt man die „P“- und „Pfeil nach oben-Taste“ gleichzeitig.
Der JUMO cTron erkennt automatisch, ob eine RS 422 oder eine RS 485 Schnittstelle verwendet wird.
