Alle FAQs zu Auswertesoftware PCA3000 und Kommunikations-Software PCC

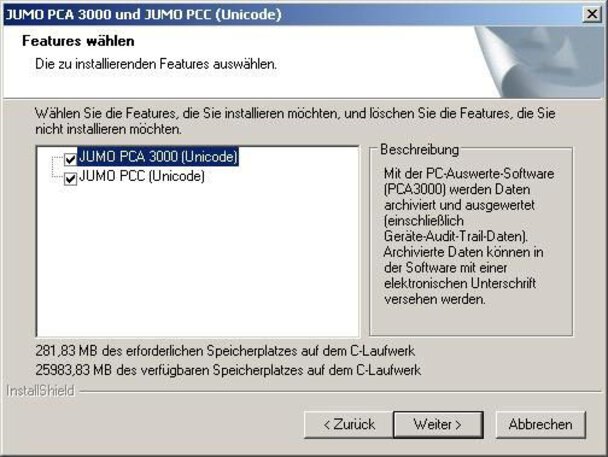

Auf der Installations-CD befinden sich 2 JUMO PC-Programme: Die PCA 3000 und die PCC.

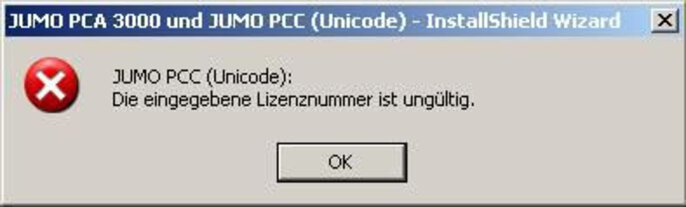

Hat man nur die Lizenz für die PCA 3000 erworben,
muss der Haken bei der PCC entfernt werden.
Für die neueren Geräte (Logoscreen 500 cf und Logoscreen nt) benötigt man die JUMO PCA 3000 Unicode.
Das Software-Update kann im Internet runtergeladen werden.
Hier der Link zum Software-Update:
Um die Y-Achse besser unterteilen zu können, wird sie auf ein bestimmtes Raster gezoomt.

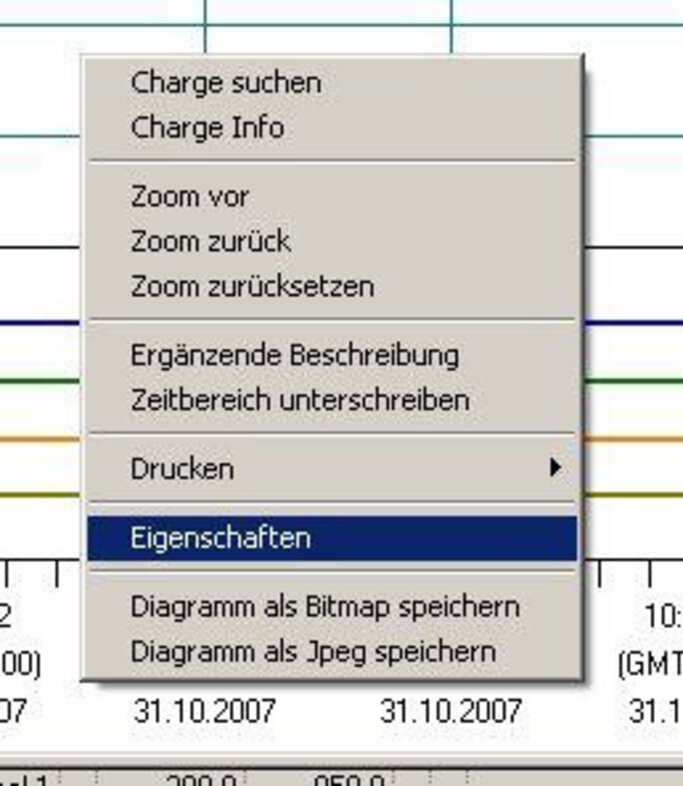

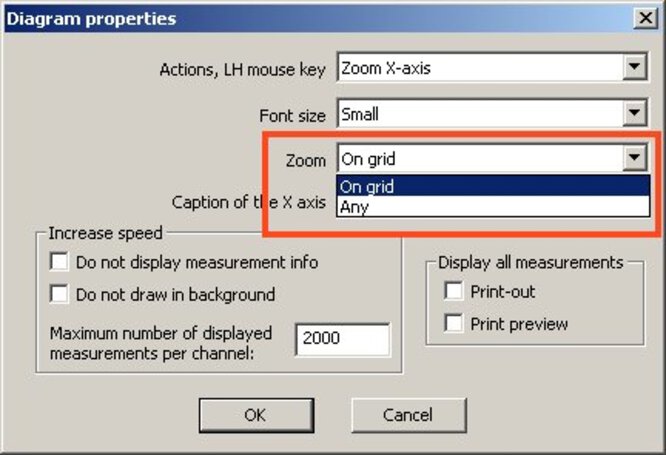

Mit einem „Rechtsklick“ auf das Diagramm kann man unter „Eigenschaften“ den „Zoom“ auf „Raster“ oder „beliebig“ stellen.

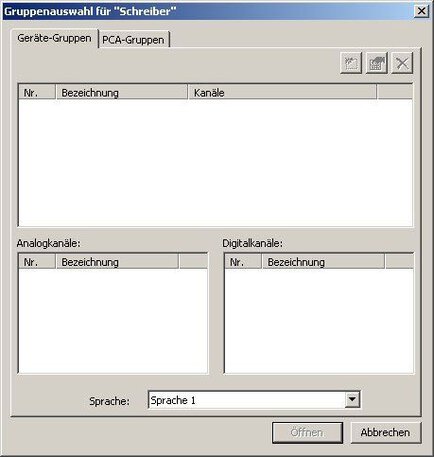

Beim Logoscreen nt und Logoscreen cf/es kann man in den Gruppenparametern einstellen, dass die Messwerte nur angezeigt und nicht gespeichert werden. Es wird dann zwar der Zeitbereich eingelesen, aber es sind ja keine gespeicherten Daten vorhanden.

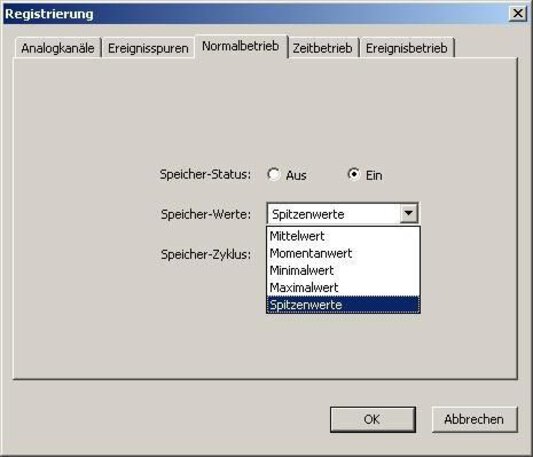

Bei JUMO Schreibern gibt es die Möglichkeit die Spitzenwerte aufzuzeichnen. Wird die Spitzenwertregistrierung am Gerät eingestellt, so werden am Gerät der jeweilige Minimal- und Maximalwert innerhalb des Speicherzyklus gespeichert.
Dadurch ergeben sich dann natürlich auch zwei Linien in der PCA3000. Diese können durch „Häkchen setzen“ oder
„Häkchen entfernen“ entsprechend den Wünschen ein- oder ausgeblendet werden.
Bei jeder Veränderung der Konfiguration (auch der Uhrzeit) muss ein neuer Zeitbereich erstellt werden. In diesem Zeitbereich werden die Messdaten so lange gespeichert bis die Konfiguration wieder verändert wird.
Die Zeitbereiche können auch nicht zusammengefügt werden. Wird zum Beispiel die Skalierung eines Eingangs verändert stimmen die Kurven nicht mehr überein.
Erst wenn ein Zähler/Integrator bzw. Report abgeschlossen bzw. beendet wurde, wird er abgespeichert. Wenn die abgeschlossenen Zähler/Integratoren dann eingelesen werden, werden sie auch in der PCA 3000 dargestellt.

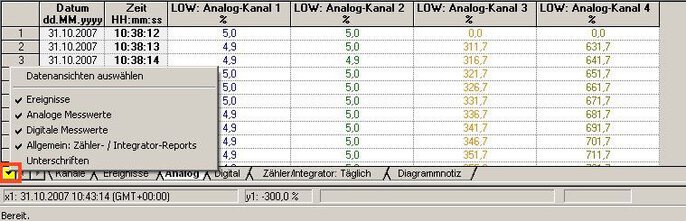

Die einzelnen Reiter für die Zähler/Integratoren bzw. Reports können über das Kästchen mit dem Pfeil nach unten ein- und ausgeblendet werden.
Das ist ab der Version 177.03.xx möglich.
Unter „Anmerkungen eingeben und im Diagramm positionieren“ kann nachträglich eine Notiz eingegeben werden.
Die Notiz kann nur gelöscht werden in dem die Auswertung zurückgesetzt wird.
Bei jeder Veränderung der Konfiguration (auch der Uhrzeit) muss ein neuer Zeitbereich erstellt werden. In diesem Zeitbereich werden die Messdaten so lange gespeichert bis die Konfiguration wieder verändert wird.
Die Zeitbereiche können auch nicht zusammengefügt werden. Wird zum Beispiel die Skalierung eines Eingangs verändert stimmen die Kurven nicht mehr überein.

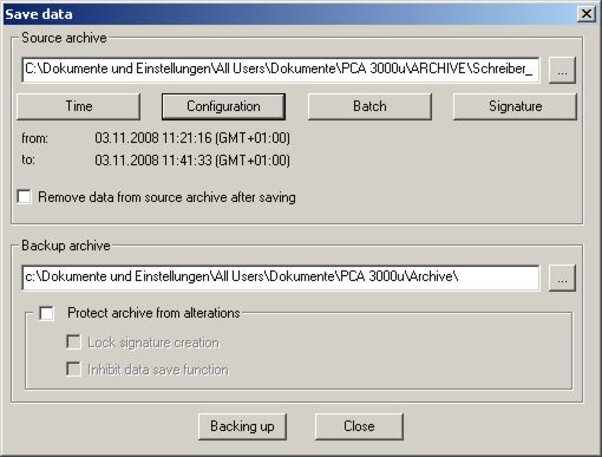

Mit „Daten sichern“ kann man einen Abschnitt aus einem Archiv kopieren und in ein neues Archiv einfügen. Diese Daten können aus dem Quellarchiv kopiert oder entfernt werden.
Das neue Archiv kann eine bestimmte Zeit, eine Konfiguration, eine Charge oder einen bestimmten Unterschriftsbereich enthalten.
Sie können sich die aktuelle Version der PCA 3000 im Internet auf www.jumo.net downloaden. Das Software-Update ist kostenlos. Die Lizenznummer bleibt weiterhin gültig.
Bitte notieren Sie sich die Lizenznummer vor dem Update.
Hier der Link zum Software-Update:
Ursache der Fehlermeldung ist ein fehlendes Recht in der PCC. Der Dienst muss manuell eingerichtet werden.
Anleitung mit Screenshots: PDF
Der Teleservice funktioniert über TCP/IP nur mit der Protokollart Modbus TCP/IP und nicht mit dem http-Protokoll.
Das auszulesende Gerät muss in der Geräteliste angewählt sein. Das erkennt man daran, dass der Gerätename grau hinterlegt ist.
Nein, die Messdaten können nur bei Geräten mit cF-Karte oder USB-Stick auch über die Setup-Schnittstelle ausgelesen werden. Beim Logoscreen 500 oder beim Logoscreen (Diskettengeräte) funktioniert das nicht.
Mit folgenden Geräten ist das möglich:
Beim „Rohdaten auslesen“ kann man angeben wie viel Prozent der Messdaten bzw. welcher Zeitbereich vom Gerät ausgelesen werden sollen.
Bei „Rohdaten abholen“ werden nur die Messdaten ausgelesen, die vorher noch nicht ausgelesen wurden.
Außerdem beeinflusst „Rohdaten Auslesen“ den Speicheralarm eines Gerätes nicht. „Rohdaten Abholen“ dagegen beeinflusst den Speicheralarm. Nach erfolgreichem Abholen wird ein evtl. anstehender Alarm entfernt.
Sie können sich die aktuelle Version der PCA 3000 im Internetdownloaden. Das Software-Update ist kostenlos. Die Lizenznummer bleibt weiterhin gültig.
Bitte notieren Sie sich die Lizenznummer vor dem Update.
Hier der Link zum Software-Update:
