Durchflussmessung mit Flügelradsensor (Typ 406020) an einem LOGOSCREEN nt/fd (Typ 706581/85) und an einem dTRANS CR/pH02 (Typ 202551/52)
Durchflussmessung mit Flügelradsensor an einem LOGOSCREEN nt/fd
Typ 406020, Typ 706581/85

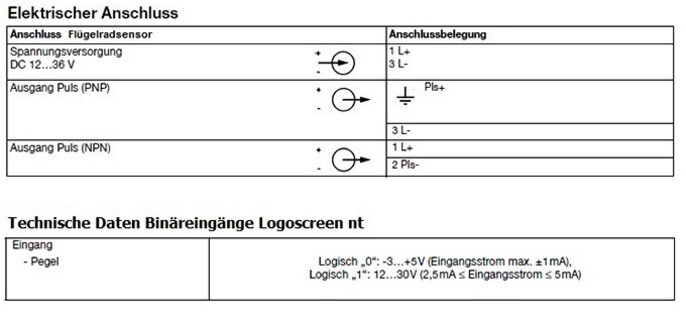

Anschlussplan

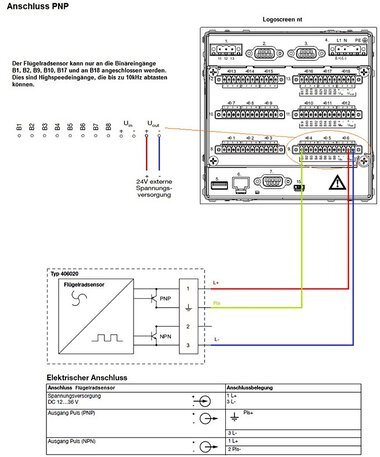

PNP-Transistor

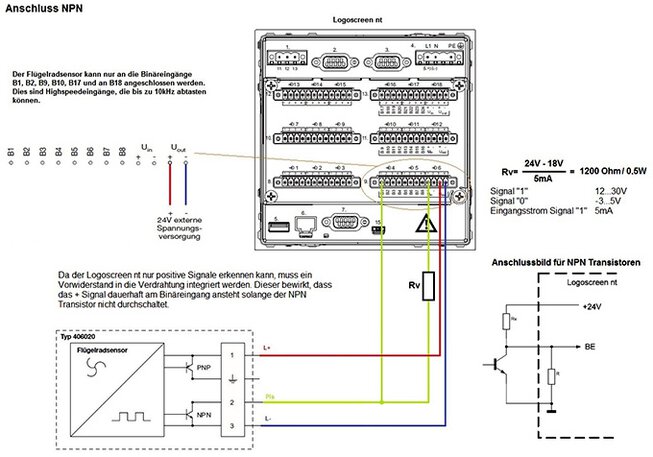

NPN-Transistor

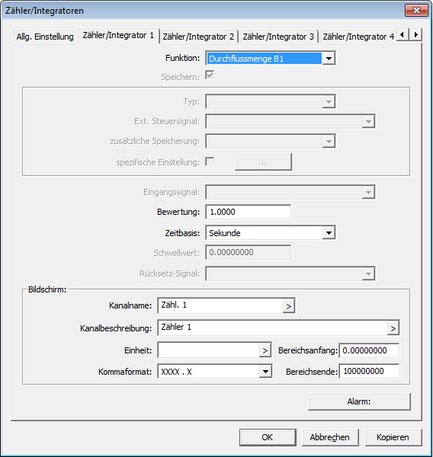

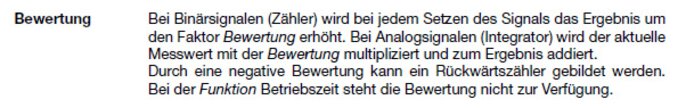

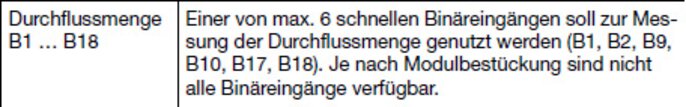

Einstellungen im Setup

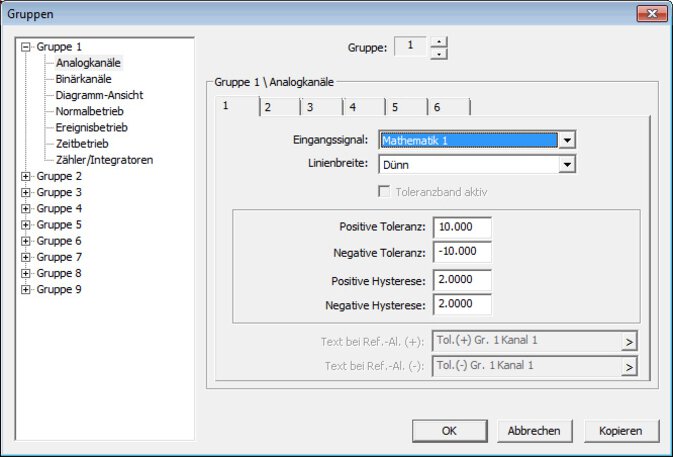

Anzeige als Analogeingang

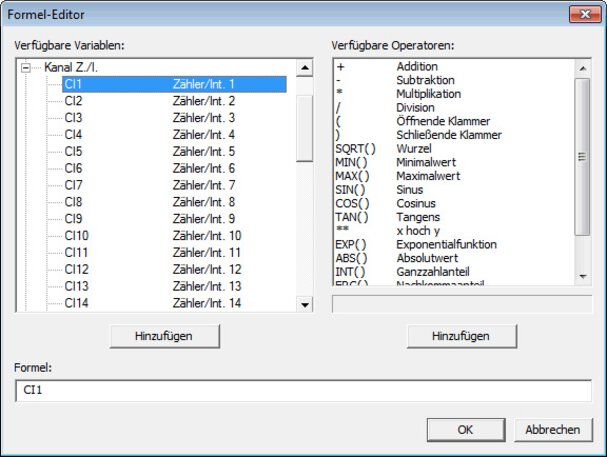

Die Zähler und Integratoren können nicht direkt in die Gruppen eingetragen werden. Sie müssen erst in die Mathematik eingefügt werden um sie später bei der Gruppenkonfiguration wieder aufrufen zu können.

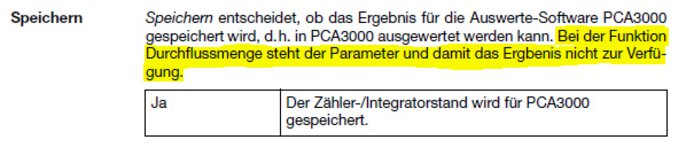

Hinweise

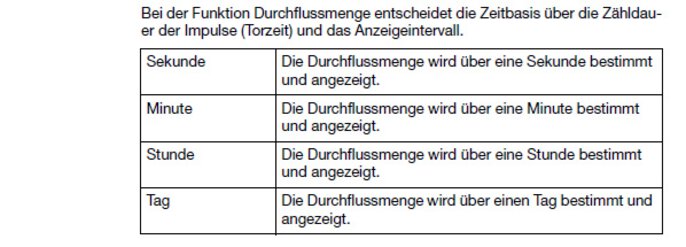

Unter der Duchflussmessung versteht man die aktuelle Durchflussgeschwindigkeit (vergleichbar Tachometer im Auto)
